設計師看不懂刀模圖？5 分鐘學會看懂彩盒展開結構

刀模圖是設計稿件中的重要選項，常見於保健食品、化妝品、食品、寵物用品等應用場景，核心優勢在於成本效益與大批量生產效率。本文將從專業角度完整解析，幫助品牌與採購人員做出最佳決策。

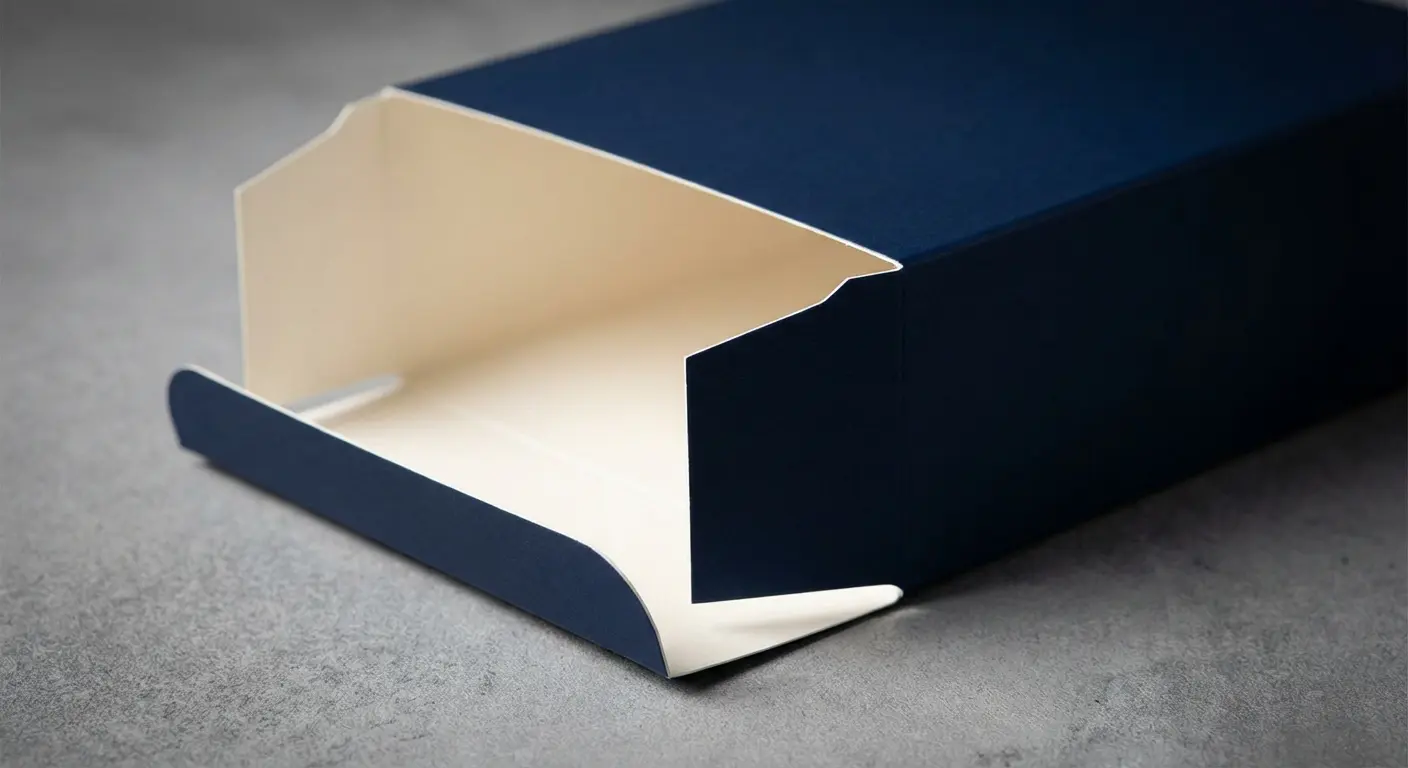

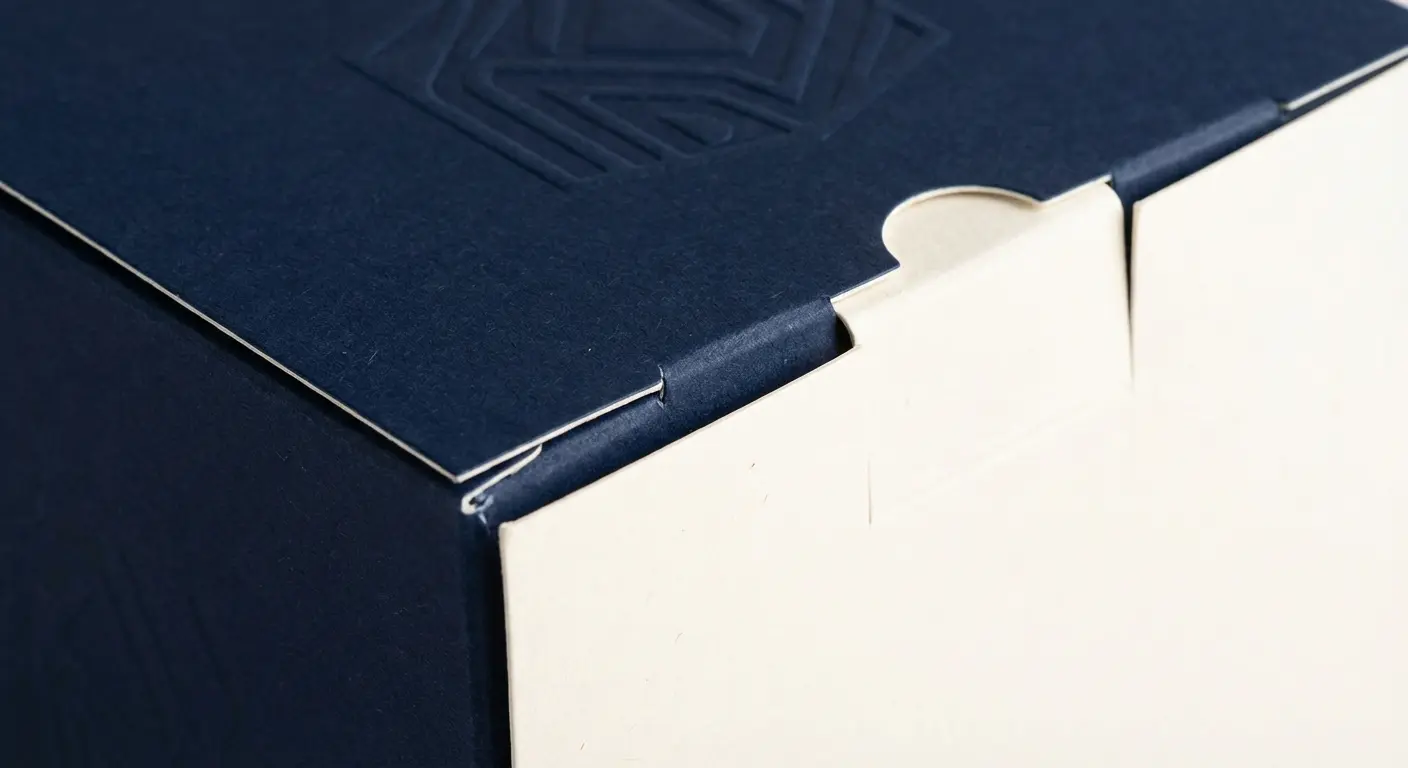

刀模圖（Die-line / Die-cut Template）就是彩盒「攤平」之後的輪廓圖。一個立體的彩盒在製造前，就是一張平面的紙板，經過印刷、裁切、壓摺之後才變成盒子。刀模圖就是告訴工廠「哪裡要切、哪裡要折、哪裡要黏」的施工藍圖。

對設計師來說，刀模圖是你設計的「畫框」。你的所有設計內容——品牌圖案、產品資訊、法規標示——都要放在刀模圖定義的範圍內。放錯位置，可能被切掉、被折到看不見的地方、或者印在黏口上。所以看懂刀模圖不是選修課，是必修課。

通常的流程是：你告訴印刷廠盒型和尺寸，印刷廠提供刀模圖（AI 或 PDF 格式），你在刀模圖的基礎上進行設計。完成後把設計稿連同刀模圖層一起交回印刷廠。如果你能自己畫刀模圖當然更好，但大部分情況下讓印刷廠提供會更準確，因為他們會根據紙材厚度調整尺寸。

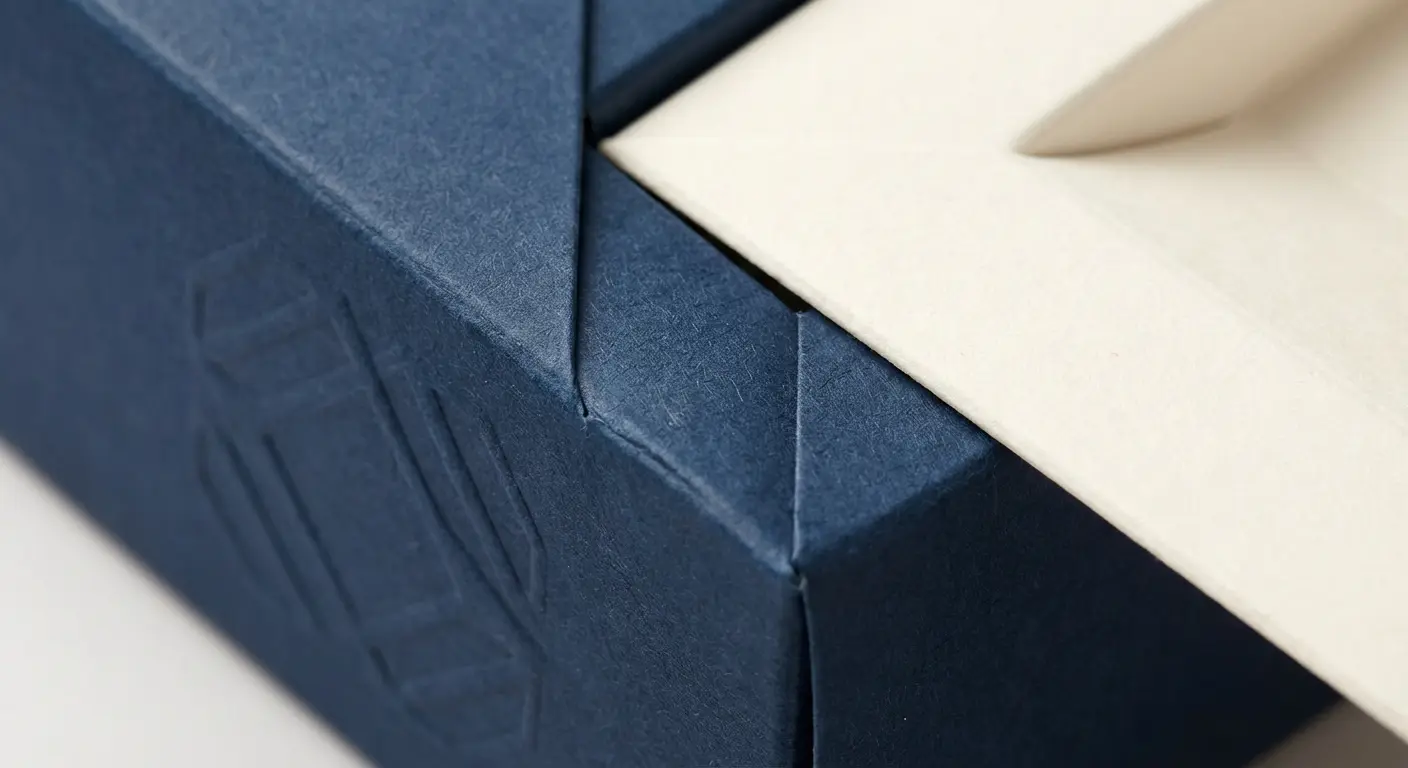

不同印刷廠的標示方式可能有細微差異，但業界有一套通用的慣例。搞懂這五種線，你就能讀懂 90% 的刀模圖。

第一，實線（通常是紅色或黑色）= 切割線（Die-cut Line）。這是刀模的外輪廓，工廠的刀會沿著這條線把紙板切開。所有延伸到邊緣的設計元素都要超過這條線 3mm（也就是出血）。

第二，虛線（通常是綠色或藍色）= 折線（Crease / Score Line）。紙板會沿著這條線被壓出折痕，然後折疊成型。折線位置的設計要注意圖案的銜接，因為折起來之後兩面會互相對齊。

第三，點線或短虛線 = 穿孔線（Perforation Line）。有些盒型會有撕拉開口或易開封設計，這些位置用穿孔線標示。穿孔處的紙板會被打上一排小孔，方便使用者撕開。

第四，出血線（通常是紅色虛線或淡色線）= 出血範圍。在切割線外圍多出 3mm 的範圍，你的底色和背景圖案需要延伸到這裡。這條線在最終成品上不會出現，純粹是印刷用的參考線。

第五，安全線（通常是藍色虛線）= 安全區邊界。在切割線內側縮 3–5mm 的範圍。所有重要的文字、LOGO、條碼都要放在這條線以內，確保裁切誤差不會切到重要內容。

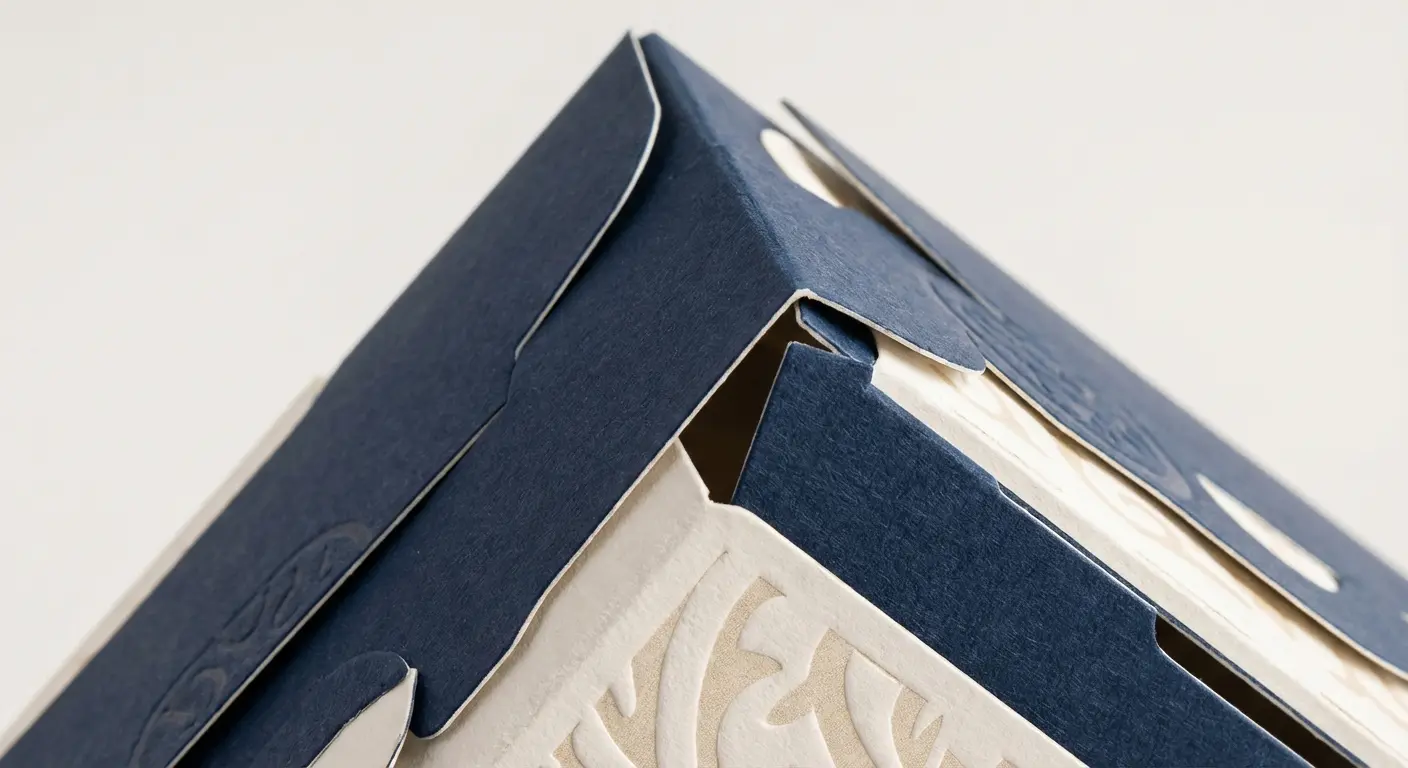

除了五種主線之外，刀模圖上還會出現幾種輔助標示。黏口（Glue Tab / Glue Flap）通常標示為灰色或斜線填充的區域，這是盒子成型時塗膠黏合的位置。黏口上不能印有效圖文，因為被膠水覆蓋後看不見，而且可能影響黏合強度。

插舌（Tuck Flap）是彩盒開口處的摺入片，分為上插舌和下插舌。插舌的長度通常是盒子深度的 60%–80%。如果你的設計需要在插舌上印圖案（例如開箱後可見的品牌訊息），要注意插舌被折入盒內後的可見範圍。

防塵翼（Dust Flap）是盒子兩側的小翼片，折入後會被上下插舌蓋住。這個區域通常不印刷，但要注意它折入後不能擋住盒內的產品。

有些刀模圖會標示紙張的紋路方向（Grain Direction），通常用箭頭表示。紋路方向會影響折線的品質——順著紋路折比較平整，逆著紋路折容易產生裂紋。印刷廠在設計刀模時已經考慮過這個因素，你不需要調整，但了解這個概念能幫你理解為什麼某些折線方向不能改。

拿到刀模圖之後，先不要急著開始設計。花 3 分鐘做以下準備工作：首先，把刀模圖列印出來（1:1 等比例），沿著切割線剪下來，實際折成盒子的樣子。這個動作能幫你直覺地理解每一面在哪裡、折起來之後的朝向和位置關係。

確認每一面的位置之後，在 Illustrator 中把刀模圖放在最上層（獨立圖層），設定為不可列印。然後在下方的圖層開始設計。建議用三個圖層管理：最上層「刀模」（結構線，不印刷）、中間層「設計」（所有印刷內容）、最下層「標註」（給印刷廠的備註）。

設計時要注意方向。刀模圖是從「外面看」的視角，所以正面、背面的文字方向是正常的，但側面的文字方向可能需要旋轉。你可以把列印出來的紙盒拿在手上，確認每一面的文字閱讀方向是否正確。有一個常見的錯誤是把側面的文字方向放反了，折起來之後文字是倒的。

最後，設計完成後再把刀模圖列印出來，在設計稿上標註每一面的名稱（正面、背面、左側、右側、上蓋、下底），方便印刷廠核對。

如果你想自己畫刀模圖，需要先了解基本的盒型公式。以最常見的「反向插舌盒」（Reverse Tuck End Box）為例，展開圖的基本尺寸計算方式如下：

展開圖的總寬度 = 寬 + 深 + 寬 + 深 + 黏口（約 15–20mm）。展開圖的總高度 = 上插舌 + 高 + 下插舌。其中插舌的長度通常是深度的 60%–80%，防塵翼的高度通常是深度的一半減去 1–2mm。

但這只是「理論尺寸」。實際刀模還需要考慮紙厚補償——紙板有厚度，折疊時外側需要比內側多留一些空間，否則折起來之後盒子會變形。紙厚補償的計算跟紙材的磅數有關，300g 銅版紙和 400g 卡紙的補償值不一樣。這就是為什麼我們建議讓印刷廠提供刀模圖——他們有經驗值和軟體輔助計算。

如果你想快速估算盒型尺寸，可以使用我們的刀模計算器工具，輸入長寬高就能得到展開圖的參考尺寸。

第一個常見錯誤：在黏口上放了設計內容。黏口被膠水覆蓋後什麼都看不到，放在上面的圖文等於白做。更糟的是，如果黏口上有大面積的墨色，可能影響膠水的附著力，導致盒子黏不牢。

第二個常見錯誤：跨面圖案在折線處沒有做接縫處理。如果你的設計有一個圖案從正面延伸到側面，在折線處需要留出紙厚的補償。不然折起來之後圖案會「斷掉」或「錯開」。具體的補償量取決於紙厚，通常是紙厚的一半。

第三個常見錯誤：把刀模線的顏色設成 CMYK。刀模線應該設為特別色（Spot Color），這樣印刷廠才能把它從印刷色版中分離出來。如果刀模線用了 CMYK 顏色，系統會把它當成要印刷的內容，最後就會被印在盒子上。

第四個常見錯誤：不看紋路方向就改折線位置。設計師有時會為了排版方便移動折線位置，但折線方向如果和紙張紋路不對，折出來的效果會很差——邊緣毛糙、折痕不直。要改折線位置之前，先跟印刷廠確認。
