彩盒刀模線設計入門：第一次下單前必讀

彩盒刀模線設計入門是結構設計中的重要選項，常見於保健食品、化妝品、食品、寵物用品等應用場景，核心優勢在於成本效益與大批量生產效率。本文將從專業角度完整解析，幫助品牌與採購人員做出最佳決策。

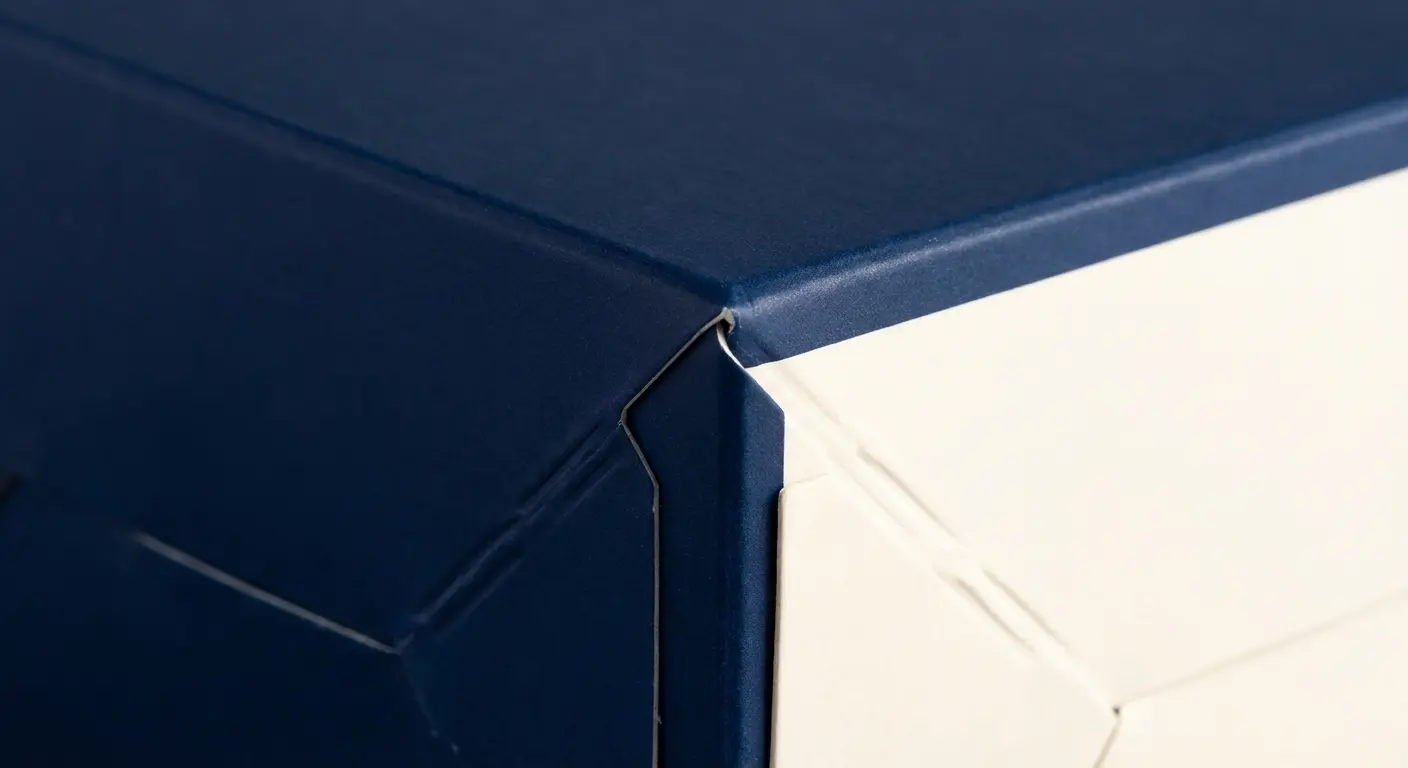

彩盒刀模線（Dieline）是彩盒在摺疊組裝之前的完整平面展開圖。你可以把它想像成一張「盒子的設計藍圖」——上面標註了所有需要切割、摺疊、黏合的位置。印刷廠會依據這張刀模線製作實體刀模板（鋼刀模具），用來將印好的紙張裁切成正確形狀。

對品牌主來說，刀模線直接決定了三件事：盒子的最終尺寸與外型、設計稿的排版邊界、以及生產製程與報價。因此在下單前讀懂刀模線，是避免溝通落差與額外成本的關鍵第一步。

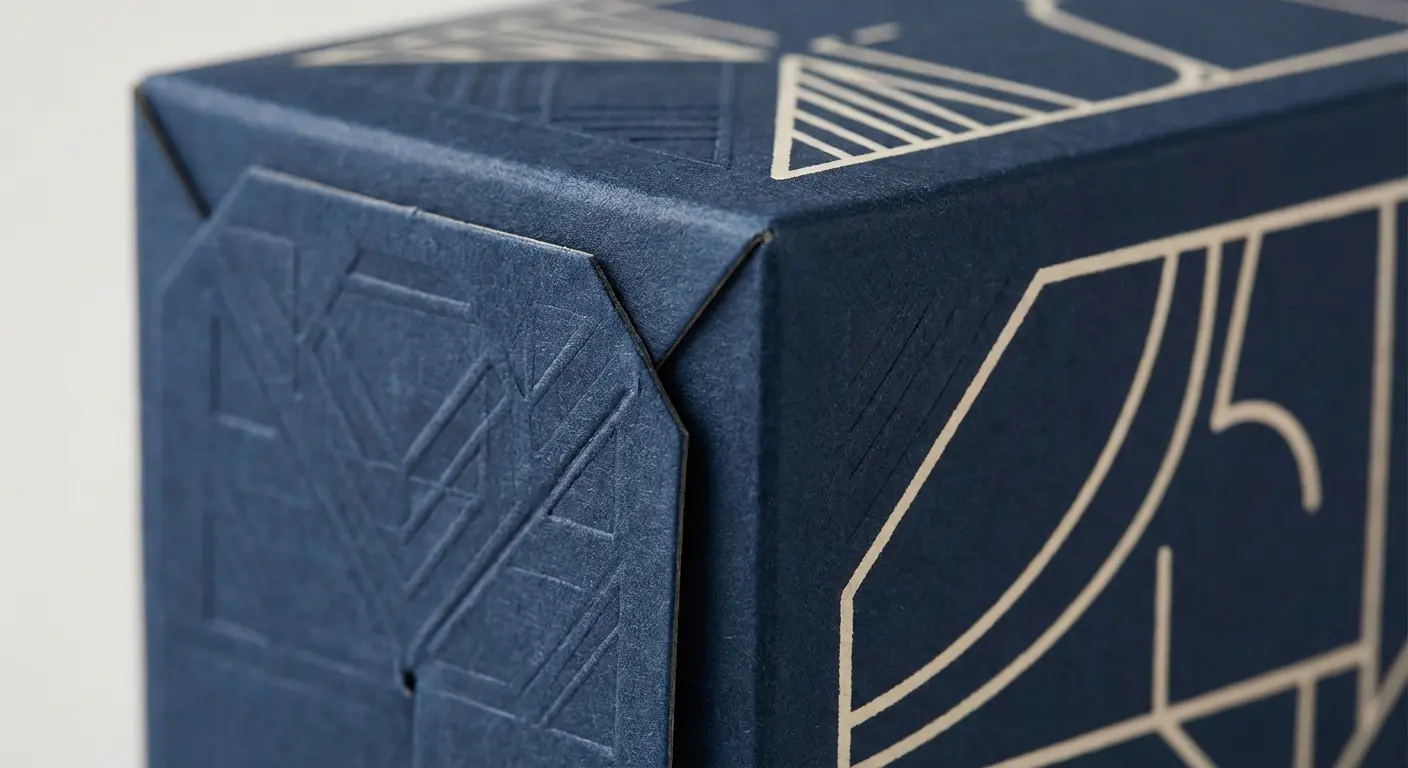

一張完整的彩盒刀模線通常包含以下幾種線條與區域，各有不同的顏色或線型標示，方便設計師與印刷廠辨識。

切割線（Cut Line / Die Line）：以實線表示，是紙張會被刀模實際裁切的位置，決定了盒子的外輪廓形狀。

摺線（Crease Line / Fold Line）：以虛線或點線表示，是紙張需要壓痕並摺疊的位置。摺線不會切斷紙張，而是壓出凹痕讓紙張順利彎折。

出血線（Bleed Line）：距離切割線外側通常 3mm 的範圍。設計稿的底色與圖案必須延伸到出血線，確保裁切後不會出現白邊。

安全線（Safety Line）：距離切割線內側通常 3–5mm 的範圍。文字、Logo 等重要內容必須放在安全線以內，避免被裁切掉。

糊口（Glue Tab / Glue Flap）：彩盒側邊用來上膠黏合的小邊片，寬度通常 10–15mm。糊口不會印上正式圖案，但需要保留足夠面積讓膠水附著。

插舌（Tuck Flap）：盒蓋或盒底的插入式封口片段，依盒型不同會有不同形狀與長度。

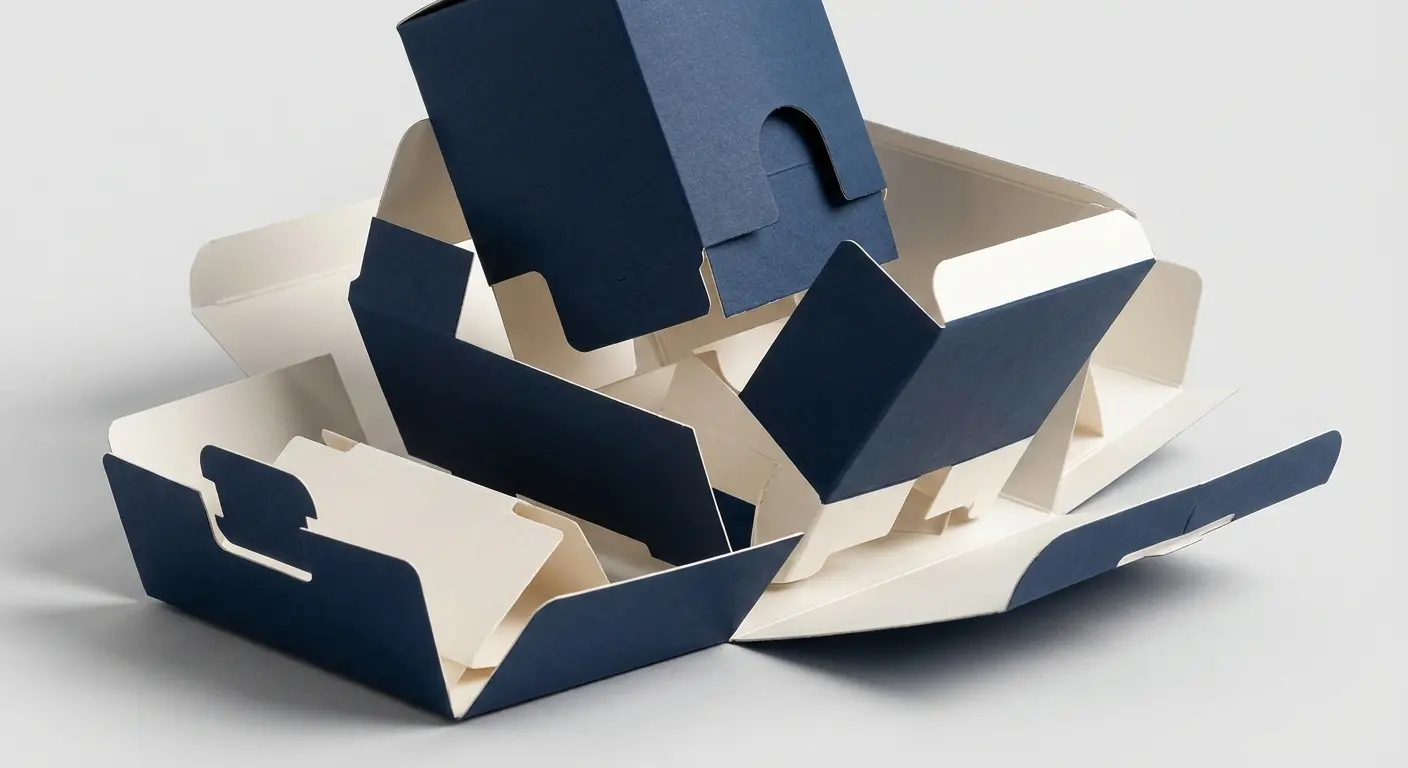

不同的彩盒盒型，刀模線的結構也不同。以下是台灣市場最常見的三種折疊彩盒盒型及其刀模特徵。

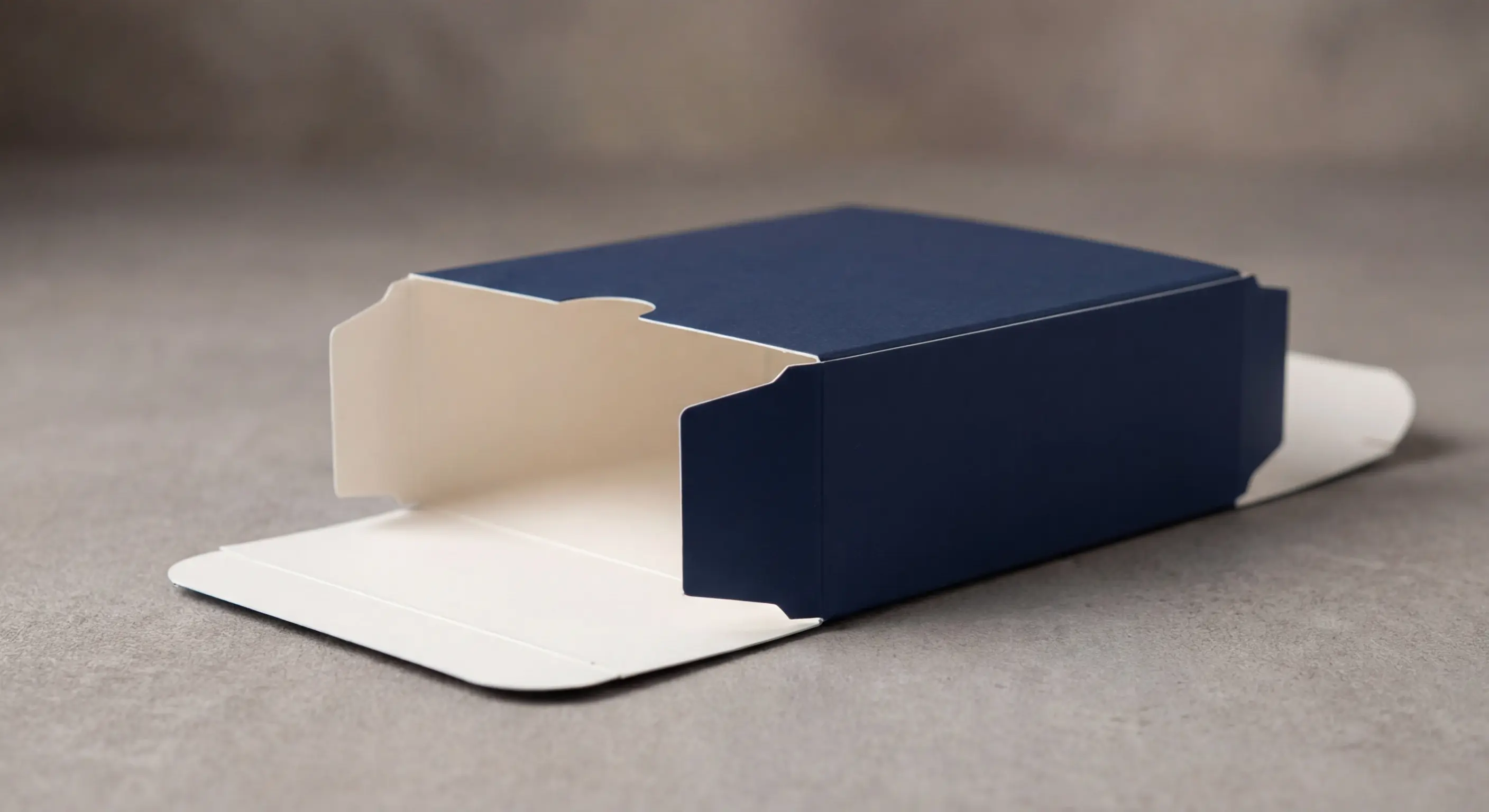

反插盒（Reverse Tuck End, RTE）：上蓋與下蓋的插舌方向相反——上蓋從前方插入，下蓋從後方插入。刀模線上可以看到上下插舌朝不同方向延伸。這是最常見、成本最低的彩盒結構，適合保健食品、日用品、小型化妝品等。

正插盒（Straight Tuck End, STE）：上蓋與下蓋的插舌方向相同，都從同一側插入。刀模線上的插舌結構對稱。正插盒外觀更整齊，適合需要較好陳列效果的化妝品、保養品彩盒。

自動扣底盒（Auto-Lock Bottom）：底部採用卡扣結構，攤開後只需按壓即可自動扣合成型。刀模線上底部區域的結構明顯比反插盒和正插盒複雜，有多片交錯的摺疊片。自動扣底盒底部承重力強、組裝快速，適合較重的產品或需要高級感的包裝。

選擇盒型時，建議先釐清產品重量、陳列方式與預算，再請印刷廠提供對應的刀模線圖檔確認。

收到印刷廠提供的刀模線檔案時，可以依照以下步驟快速確認重點。

第一步：辨識盒型結構。先找到糊口的位置，再沿著摺線想像紙張如何摺疊，判斷這是反插盒、正插盒還是自動扣底盒。

第二步：確認成品尺寸。刀模線檔案通常會標註摺疊後的成品尺寸（長 × 寬 × 高），務必核對這個尺寸是否能容納你的產品。建議產品與盒內壁之間至少預留 1–2mm 的間隙。

第三步：檢查各面板位置。找出正面（Front Panel）、背面（Back Panel）、左右側面（Side Panel）以及頂蓋和底蓋的位置，確認設計稿的圖文方向是否正確。

第四步：確認出血與安全區。檢查設計稿的底圖是否延伸到出血線、文字與 Logo 是否都在安全線內。

第五步：標註特殊加工。如果彩盒需要局部上光（Spot UV）、燙金、壓凸等加工，需要在刀模線的獨立圖層上標示加工範圍，方便印刷廠製版。

即使刀模線本身沒有問題，設計稿在對位刀模線時仍然容易犯錯。以下是台灣品牌主與設計師最常遇到的問題。

錯誤一：圖案沒有延伸到出血線。設計稿的底色或背景圖案只做到切割線位置，沒有向外延伸 3mm。結果裁切時因為紙張位移，盒子邊緣出現白邊，影響整體質感。

錯誤二：文字太靠近切割線或摺線。重要文字或 Logo 放在距離切割線不到 3mm 的位置，裁切時容易被切掉一部分。摺線附近的文字也可能被折痕干擾而難以閱讀。

錯誤三：設計稿方向與刀模不一致。展開圖的各面板圖文方向沒有對應盒子摺疊後的實際方向，導致摺合後某些面的圖案上下顛倒或左右相反。

錯誤四：忽略糊口區域。在糊口區域放置了重要圖案或文字，但糊口會被黏合遮蓋，印出來看不到。

錯誤五：色彩模式使用 RGB。設計稿使用 RGB 色彩模式而非印刷用的 CMYK，導致印刷成品的顏色與螢幕上看到的差異很大，尤其是藍色和綠色容易偏暗。

錯誤六：解析度不足。使用 72 DPI 的網路圖片作為設計素材，印刷時會出現明顯的模糊與鋸齒。彩盒印刷至少需要 300 DPI 以上的解析度。

準備好設計稿後，還需要確認檔案格式與技術細節符合印刷廠的要求。

刀模線檔案格式：印刷廠通常使用 Adobe Illustrator（.ai）格式製作刀模線，因為向量格式可以精確標示每一條線的位置與屬性。部分廠商也接受 PDF 格式。

設計稿檔案格式：建議使用 AI 或 PDF 格式交付完稿。如果使用 Photoshop（.psd），請確保解析度為 300 DPI 以上且已嵌入所有圖層。

色彩模式：所有設計稿必須轉為 CMYK 色彩模式。如有指定色（如品牌色），建議使用 Pantone 色號標示，確保每次印刷的色彩一致性。

字體處理：所有文字必須轉為外框（曲線化），避免印刷廠因缺少字型檔而導致字體替換或跑版。

圖層管理：刀模線與設計稿應分開圖層。刀模線放在獨立圖層（通常命名為 Dieline 或 Die Cut），設計圖案放在另一圖層。如有特殊加工（燙金、UV），也應各自獨立圖層。

交付前檢查清單：確認成品尺寸正確、出血已延伸 3mm、重要內容在安全線內、色彩模式為 CMYK、解析度 300 DPI 以上、字體已轉外框、刀模線與設計稿圖層分開。

以下整理品牌主在第一次訂製彩盒時，關於刀模線最常提出的問題。

**Q：彩盒刀模線是由誰製作的？** 通常由印刷廠或包裝廠的結構設計師製作。品牌主只需提供產品尺寸與盒型需求，印刷廠會根據這些資訊繪製刀模線，再交給品牌主或設計師進行設計稿對位。

**Q：刀模線跟刀模有什麼差別？** 刀模線是數位檔案上的結構圖（平面展開圖），刀模則是根據刀模線製作出來的實體鋼刀模具。印刷廠會將鋼刀嵌入木板，用來裁切印好的紙張。兩者是「設計圖」與「實體工具」的關係。

**Q：刀模線上的出血為什麼一定要做？** 因為印刷裁切時紙張會有微小的位移誤差，如果設計稿的圖案只做到切割線，裁切後盒子邊緣就會出現白邊。將圖案延伸到出血線（通常外擴 3mm），就算紙張稍微偏移也不會露白。

**Q：第一次下單彩盒，需要自己畫刀模線嗎？** 不需要。品牌主通常不需要自己繪製刀模線。你只要確認產品尺寸、選定盒型，印刷廠就會提供刀模線檔案。設計師再將設計稿對齊刀模線即可。

**Q：彩盒刀模線的製作費用大約多少？** 刀模線繪製通常包含在印刷廠的報價中，不另外收費。但實體鋼刀模具的開模費用會依彩盒尺寸與結構複雜度而定，一般折疊彩盒的開模費大約在 NT$1,500–5,000 之間。

**Q：收到刀模線檔案後，多久要回覆確認？** 建議在 2–3 個工作天內完成確認。刀模線確認後印刷廠才會開始製作實體刀模與進行後續製程，延遲確認會直接影響整體交期。
