黑卡紙燙金怎麼做最好看？面積、溫度與常見失敗解析

黑卡紙燙金是紙材與材質中的重要選項，常見於保健食品、化妝品、食品、寵物用品等應用場景，核心優勢在於成本效益與大批量生產效率。本文將從專業角度完整解析，幫助品牌與採購人員做出最佳決策。

黑卡紙之所以是燙金的首選底材，原因在於色彩對比。金色在黑色底面上的視覺衝擊力最強，不需要任何其他加工就能傳達高級感。這也是為什麼奢侈品、精品酒類、高端保養品包裝大量使用黑卡燙金的原因。

從印刷成本角度看，黑卡紙搭配燙金反而更經濟。因為黑色底色不需要印刷（紙材本身就是黑色），LOGO 和文字用燙金處理，等於跳過了印刷環節直接做加工。相比白卡紙先滿版印黑再燙金，黑卡紙省了一道印刷工序和滿版油墨成本。

常見的黑卡紙規格有 250gsm、300gsm、350gsm 三種，包裝彩盒最常用 300-350gsm。黑卡紙又分為單面黑（一面黑一面灰白）和雙面黑。單面黑成本較低，適合不需要看到盒內的標準彩盒；雙面黑適合禮盒或開蓋後內部也需要黑色質感的包裝。

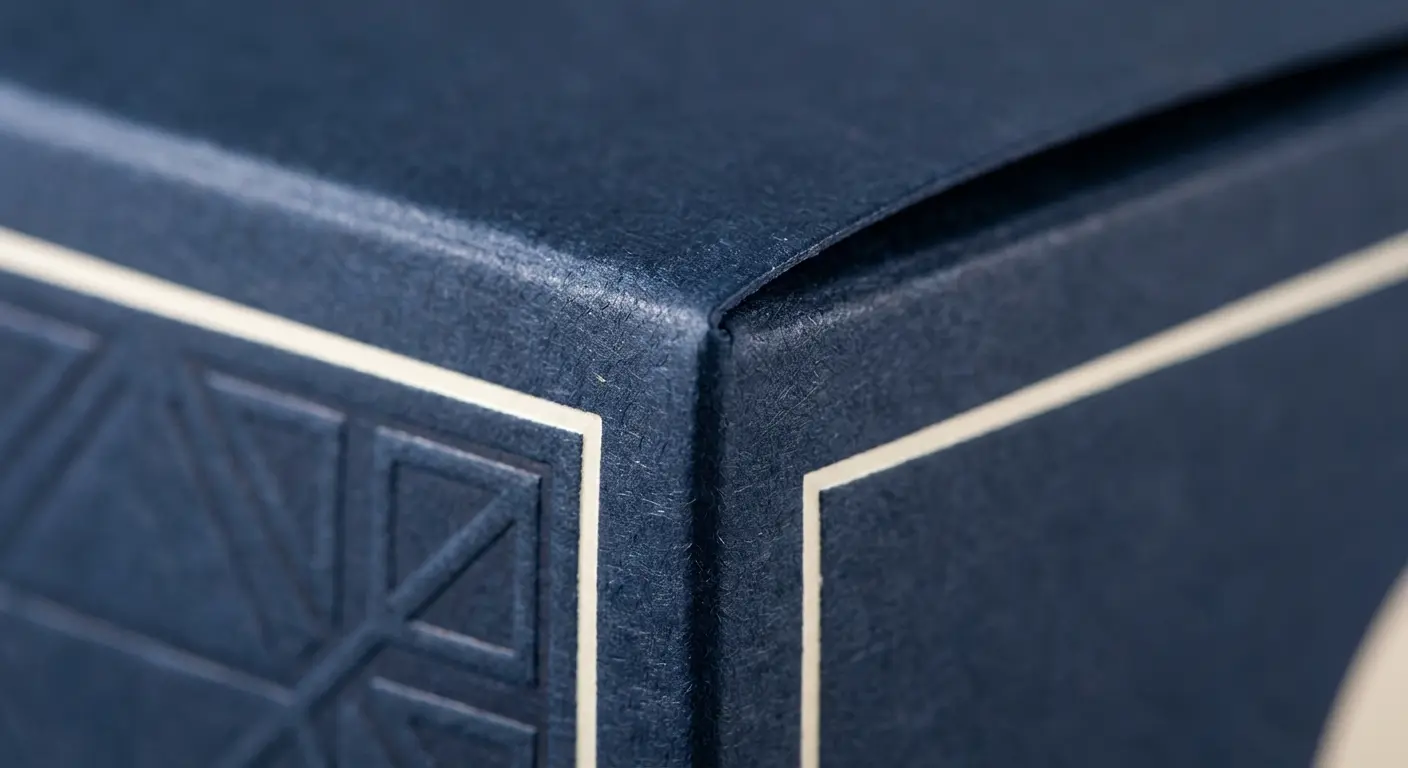

黑卡燙金最常見的錯誤觀念是「燙金面積越大越氣派」。實際上，燙金面積佔盒面的比例控制在 15-25% 時視覺效果最好，超過 30% 反而會失去黑底的襯托效果，看起來像金色盒子而不是黑金配色。

具體來說，LOGO 燙金面積建議控制在 3-8 平方公分，品牌名稱文字高度建議 8-15mm。如果需要燙金的元素較多（LOGO + 品牌名 + 裝飾線條），建議做設計稿預覽，確認整體金色面積佔比不超過 25%。

大面積燙金（超過 10 平方公分的連續色塊）在技術上也有挑戰：溫度和壓力不容易均勻分佈，容易出現邊緣金箔不實或中央壓痕過深的問題。如果設計需要大面積金色區域，建議改用金色特殊印刷（Pantone 金墨）搭配局部小面積燙金，效果更穩定且成本更低。

黑卡紙的表面纖維密度比白卡紙高，需要的燙金溫度略高、壓力略大。一般白卡紙燙金溫度約 100-120°C，黑卡紙建議 110-130°C。溫度不夠，金箔附著力不足容易脫落；溫度過高，紙面會出現明顯壓痕甚至焦化。

壓力方面，黑卡紙建議壓力比白卡紙增加 10-15%。壓力不足金箔容易有斑駁不實的情況，壓力過大則紙張正面出現凹陷、背面凸起，影響盒型折合後的平整度。這個參數需要根據實際紙材批次做微調，經驗豐富的師傅會先在邊料上試燙 2-3 次再正式生產。

金箔的選擇也很關鍵。黑卡紙搭配亮面金箔（12 號金）效果最亮眼，搭配霧面金箔（消光金）則更內斂低調。圓廣常備的金箔選項還包括玫瑰金、香檳金、古銅金，可以根據品牌調性選擇。建議在打樣階段各做一版比較。

失敗一：金箔脫落。最常見原因是溫度不夠或燙壓時間太短。黑卡紙表面如果有覆膜處理（亮膜或霧膜），金箔附著力會下降，需要進一步提高溫度或使用專用的膜上燙金箔。圓廣建議黑卡燙金如果需要覆膜，選擇先燙金後覆膜的工序，金箔附著更穩定。

失敗二：邊緣毛邊（金箔溢出）。原因是鋅版邊緣不夠銳利或壓力設定過大。細線條和小字體特別容易出現毛邊，建議燙金的最小線條寬度不低於 0.3mm，最小字體不低於 7pt。如果設計中有極細線條，改用凹版燙金（比平版燙金精度更高）可以改善。

失敗三：壓痕過深。黑卡紙較一般紙材硬挺，過大的壓力會在紙面留下明顯凹陷。解決方式是降低壓力、增加溫度來補償附著力。如果設計刻意要凹凸效果（燙金 + 擊凸），需要獨立製版，不能用同一版同時燙金和擊凸。

失敗四：大面積燙金不均勻。大面積金色色塊（超過 5cm × 5cm）容易出現中央和邊緣色澤不一致。解決方式是分次燙壓或使用大面積專用的矽膠版（比鋅版受壓更均勻）。

黑卡燙金彩盒的成本主要由四部分組成：黑卡紙材（佔 30-40%）、燙金加工（佔 25-35%）、刀模與結構（佔 10-15%）、其他加工與組裝（佔 15-20%）。

燙金加工的費用由兩部分組成：鋅版費（一次性，依面積計算，常見尺寸 800-2000 元）和燙金加工費（依數量和面積計算，每個盒子約 1.5-5 元）。金箔的顏色也影響價格，標準 12 號金最經濟，玫瑰金和鏡面金價格略高 10-20%。

以一個標準正插盒（10×8×5cm）、300gsm 雙面黑卡、LOGO 燙金（約 5 平方公分）、覆霧膜為例，1000 個的單價約 18-25 元。如果加上局部 UV 或擊凸，單價再加 3-6 元。圓廣提供免費估價服務，歡迎透過刀模計算器先了解基本費用結構。

更多相關資訊可參考 Pantone 色彩系統。 更多相關資訊可參考 The Dieline 包裝設計媒體。

以下整理了關於黑卡紙燙金最常被問到的問題，幫助你快速掌握重點。
